Stumdomų teleskopinių vartų furnitūros komplektas Follow Me 4.25

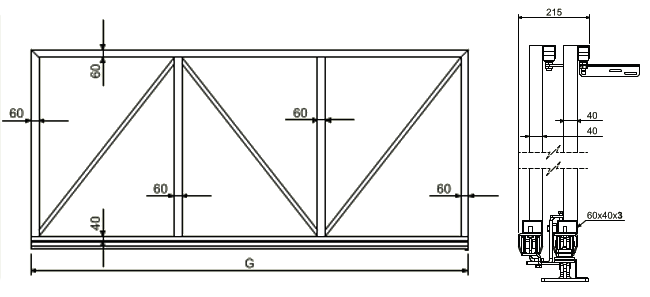

Rekomenduojama stumdomų vartų konstrukciją gaminti iš iš profilio 60 x 40 [mm], o rėmo apatinę dalį tvirtinamą prie bėgelio (gembės) gaminti iš storasienio profilio 60 x 40 x 3 [mm]
Matmenys:
- Maksimalus visų vartų su užpildu svoris – 325 kg;
- Maksimalus pravažiavimo plotis A – 4.25 m;
- Maksimalus vartų aukštis nuo žemės – 1.6 m;
- Reikalinga vieta vartų nuvažiavimui: Esant maksimaliam pravažiavimui A = 4250 mm, reikalinga 3972 mm vietos. Esant pravažiavimui A = 3000 mm, reikalinga 2930 mm vietos;

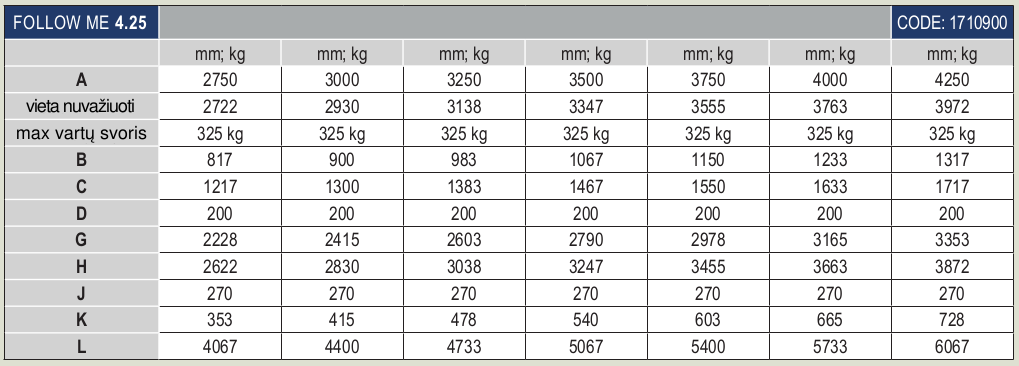

- Visi kiti reikalingi matmenys: B, C, D, G, H, J, K, L ir reikalinga vieta vartams nuvažiuoti, yra pateikti lentelėje, priklausomai nuo pravažiavimo pločio A.
Video pavyzdžiai su CAIS Follow Me SET 4.25 furnitūra:
Pilna montavimo instrukcija: CAIS Follow Me SET.
Montavimo video instrukcija:
