Konsolė SE 4.0 (iki 4m)

Stumdomų buitinių vartų furnitūra SE, vartams iki 4.0 m .

Galite rinktis visą pilną komplektą paruoštą patogiam transportavimui, pvz.: CAIS All In One SET 4.0, arba iš pilnų komplektų FERO arba DINO, jei pilnų komplektų gembės ilgis netinka pagal žemiau pateiktus matmenis, tuomet reikia rinktis dalinį komplektą be gembės  SOLE SE + papildomai reikiamo ilgio gembę STAGE S .

Sudedamosios vartų dalys:

Konsolė SE 4.0

Ženklinimas:

  • Gale esantis ženklinimas „E“ reiškia „Economy“ variantą, tai išlengvintas produktas, su mažiau metalo, supaprastinta konstrukcija, kainuojantis šiek tiek pigiau, tačiau ir laikantis mažesnes apkrovas (Pvz. ratukų komplektas SPEED SE, skirtas vartams iki 4 m ir 325 kg., kai tuo tarpu SPEED S, skirtas vartams iki 4.5 m ir 450 kg.);
  • Gale esantis ženklinimas „Z“ reiškia kad produktas cinkuotas karštu būdu (Pvz.: STAGE SB – juodas metalas, STAGE SZ – cinkuotas);
  • Gale esantis ženklinimas „K“ reiškia, kad produktas skirtas naudojimui kampu (Pvz. ratukų komplektas SPEED S, skirtas tradiciniams horizontaliai važinėjantiems vartams, o SPEED SK jau yra skirtas stumdomiems vartams nuvažiuojantiems kampu).

S konsolės matmenys:

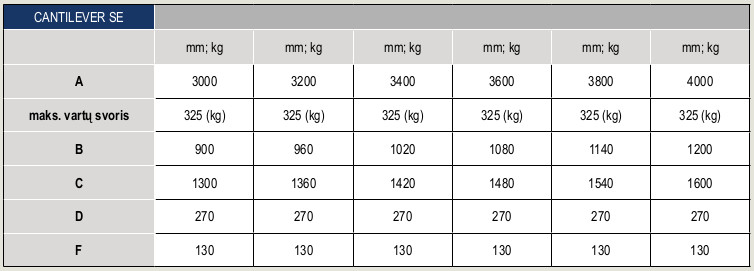

Konsolės SE 4.0 matmenys

Konsolės SE 4.0 matmenys

Komplektų sudėtis:

  • FERO – pilnas furnitūros komplektas su 5.6m ilgio gembe;
  • DINO – pilnas furnitūros komplektas su 6m ilgio gembe;
  • Jei reikalingas pasirenkamas gembės ilgis, tuomet reikia rinktis dalinį komplektą be gembės  SOLE SE + papildomai reikiamo ilgio gembę STAGE S .

Pavyzdys:

Jei ketinate gamintis stumdomus kiemo vartus pravažiavimui 4m, o visa produkcija cinkuota karštu būdu, tuomet Jums reikalinga gembė, kurios ilgis L=4000+1200+270+130=5600 mm. Galimi 2 variantai:

  1. Imame pilną komplektą FERO SZE 03;
  2. Imame dalinį komplektą SOLE SE 03 + gembę STAGE SZ 5.6;

(kur S-dydis, Z-produkcija cinkuota, E-ekonominis variantas, 03 komplektacija su vartų laikikliu iš viršaus (kreipiančioji), 56 gembės ilgis)
