Konsolė MEK 8.0 (iki 8.0m)

Stumdomų buitinių ir pramoninių vartų atsidarančių kampu furnitūra MEK, vartams iki 8.0 m .

Stumdomiems kampu vartams komplektų nėra, reikia rinktis iš atskirų dalių. Šioje kategorijoje, mes surinkome minimalų komplektą dalių stumdomiems vartams kampu, kad būtų patogiau ir lengviau susigaudyti. Kitas dalis M furnitūrai, kurių nėra minimaliame komplekte bet jos Jums reikalingos, galite rasti skiltyje Dalys M.

Sudedamosios vartų dalys:

Ženklinimas:

• Ženklinimas „M”, reiškia dydį „Medium”, furnitūra skirta vartams iki 8.0 m;
• Ženklinimas „Z“ reiškia kad produktas cinkuotas karštu būdu (Pvz.: STAGE SB – „S“ dydis, juodas metalas, STAGE MZ –  „M“ dydis, cinkuotas karštu būdu metalas);
• Gale esantis ženklinimas „K“ reiškia, kad produktas skirtas naudojimui kampu (Pvz. ratukų komplektas SPEED M, skirtas tradiciniams horizontaliai važinėjantiems vartams, o SPEED MEK jau yra skirtas stumdomiems vartams nuvažiuojantiems kampu).

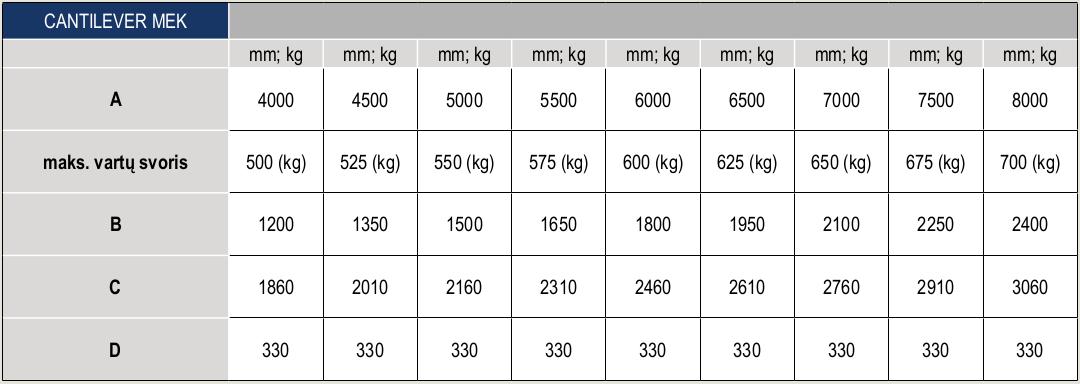

MEK konsolės matmenys:

Pavyzdys:

Jei ketinate gamintis stumdomus kiemo vartus pravažiavimui 8.0m, o visa produkcija cinkuota karštu būdu, tuomet Jums reikalinga gembė, kurios ilgis L=8000+2400+(2 x 330)+140=11200 mm. Kadangi maksimalus M gembės ilgis yra 8000 mm, vienas iš galimų variantų:

Gembė STAGE MZ 8 + gembė STAGE MZ 4 + ratukų komplektas SPEED MEK + galiniai dangteliai PILOT MN + ratukas bėgeliui įvažiuoti į gaudyklę RUN M + apatinis gaudytuvas LAST M + viršutinits gaudytuvas PADDOCK 4 + viršutinės kreipiančiosios ratukas JRM 40 + viršutinis kreipiančiosios bėgelis DRIVER 48.

(kur M-dydis, Z-produkcija cinkuota, 4/8 vientisos gembės ilgis)

Rekomendacijos:

Jei tik įmanoma naudoti vientisą gembę, nesuduriant iš kelių skirtingų ilgių, mes primygtinai rekomenduojame taip ir daryti- naudoti vientisą, nes sudūrimo vietoje atsiranda papildomos apkrovos, nestabilumas, ratukai pereidami iš vienos gembės į kitą gauna smūgį, kas nesuteikia jiems ilgaamžiškumo.

Jei turite 6m pravažiavimą, tai imant 8m ilgio vientisą gembę STAGE MZ 8, pakanka vienos 8m ilgio gembės, kad padaryti 6m pločio nustumiamus vartus su 2m ilgio atsvara. Vientisa, nesudurta gembė yra tvirtesnė.

Bendrinė informacija:

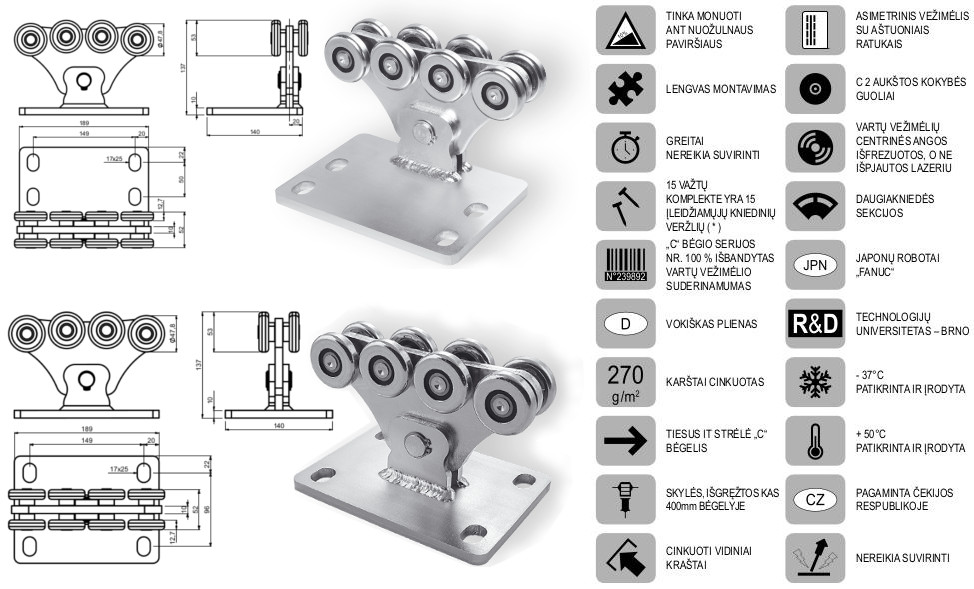

Iš principo furnitūra vartų atsidarančių kampu MEK, nuo klasikinių vartų atsidarančių horizontaliai M ar ME skiriasi pagrinde tik vežimėlių komplektu. Atsidarančių kampu vertų vežimėlių komplektas SPEED MEK yra asimetrinis, sukonstruotas taip, kad važinėjanti vartų konstrukcija turėtų galimybę pravažiuoti šone važimėlio, kuo arčiau krašto. Tai reikalinga tam, kad vartai besidarinėjantys kampu tam tikru momentu yra smarkiai žemiau paties vežimėlio ir vartų pamato:

Stumdomų vartų gembė ir kreipiančioji, jos darinėjasi tvarkingai horizontaliai, kaip ir klasikiniuose stumdomuose vartuose, horizontaliai tvirtinasi ir krumpliastiebis automatikai, automatika stumdo vartus lygiai horizontaliai, taip negaudama padidintos apkrovos stumdama vartus į viršų ar stabdydama vartus jiems važiuojant žemyn. Šiuo atveju jokių papildomų apkrovų nei vartams, nei automatikai nėra, dėl horizontaliai stovinčios gembės, ratukų, kreipiančiosios ir krumpliastiebių varikliui.
